安全滑觸線
安全滑觸線又稱滑觸線,滑線,安全滑線。安全滑觸線用于給移動中的設備供電,由兩部分組成,滑線導軌(固定部分,與電源相接,常導軌由單長4m/根或者6米/根連接而成),集電器(滑動部分,可在滑線軌道上或內滑動并與銅條接觸取電,集電器用于與移動電機相連)。
電纜滑觸線
單級組合滑觸線

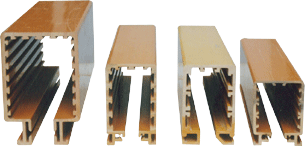

多極管式滑觸線
目前普遍采用安全滑觸線(管式,封閉),單極組合滑觸線,剛體滑觸線,多級管式安全滑觸線,無接縫安全滑觸線,電纜安全滑觸線,工字鋼電纜滑車等,在防護等級、絕緣方面有很大改進,安全可靠。 安全滑觸線——用于灰塵,潮濕等環境,可配防塵密封條和手保護(滑觸線離人距離很近的時候要配手保護,如:akapp)。集電器運行速度小于300米/分鐘。 單極組合安全滑觸線——安裝方便,速度快,速度可達500米/分鐘(進口滑觸線可以達到)。 剛體安全滑觸線——用于高電流設備,電流可達幾千安。 管式滑觸線——根據不同的極數進行組合,電流也可達千安。
鋼體安全滑觸線
安全滑觸線質量可根據以下標準恒量:
1、碳刷使用壽命--屬于易耗品,行駛距離影響設備維護周期。
2、滑觸線外殼質量--適用溫度,環境等。
3、集電器性能--主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用。
4、滑觸線膨脹問題--長度超過100米以后就要考慮膨脹問題。
5、電壓降問題--根據各種銅條長度電壓降有所不同。
HFP型 安全滑觸線 PVC塑料外殼
型號規格 |
35℃截流量(A) |
35℃百米直流電阻(Ω) |
35℃,50Hz百米直流電阻(Ω) |
導管外形H×W(mm) |
起重機適用噸位 |
集電器配用型號 |
HFP4U10X |
50 |
0.2 |
0.04030 |
6850 |
<5 |
JDPX4U80 |
HFP4U16X |
80 |
0.125 |
0.03652 |
5-10 |
||
HFP4U10 |
50 |
0.2 |
0.04083 |
78×57 |
<5 |
JDP4U160 |
HFP4U16 |
80 |
0.125 |
0.03701 |
5-10 |
||
HFP4U25 |
100 |
0.08 |
0.03279 |
10-20 |
||
HFP4U35 |
130 |
0.057 |
0.02909 |
15-30 |
||
HFP4U50 |
180 |
0.04 |
0.02479 |
50/10 |
||
HFP4U70 |
230 |
0.0286 |
0.02049 |
35-70 |
||
HFP4U10(F) |
50 |
0.2 |
0.04149 |
85×64 |
<5 |
JDP4U80F |
HFP4U16(F) |
80 |
0.125 |
0.03762 |
5-10 |
||
HFP4U25(F) |
100 |
0.08 |
0.03332 |
10-20 |
||
HFP4U35(F) |
130 |
0.057 |
0.02954 |
15-30 |
||
HFP4U50(F) |
180 |
0.04 |
0.02513 |
50/10 |
||
HFP4U70(F) |
230 |
0.0286 |
0.02072 |
35-70 |
||
HFP7U10X(F) |
50 |
0.2 |
0.03923 |
|
<5 |
JDPX7U25F |
HFP7U16X(F) |
80 |
0.125 |
0.03552 |
5-10 |
||
HFP7U10(F) |
50 |
0.2 |
0.03948 |
105×65 |
<5 |
JDP7U50F |
HFP7U16(F) |
80 |
0.125 |
0.03575 |
5-10 |
||
HFP7U25(F) |
100 |
0.08 |
0.03169 |
10-20 |
||
HFP10U10(F) |
50 |
0.2 |
0.03470 |
<5 |
JDP10U50F |
|
HFP10U16(F) |
80 |
0.125 |
0.03126 |
5-10 |
||
HFP10U25(F) |
100 |
0.08 |
0.02766 |
10-20 |
||
HFP16U10(F) |
50 |
0.2 |
0.03154 |
145×95 |
<5 |
JDP16U45F |
|
|
|
|
|
HFJ型 鋁合金滑觸線
型號規格 |
35℃載流量(A) |
35℃百米直流電阻(Ω) |
35℃,50Hz百米直流電阻(Ω) |
導管外形H×W(mm) |
起重機適用噸位 |
集電器配用型號 |
HFJ4U10 |
50 |
0.2 |
0.04083 |
78×57 |
<5 |
JDJ4U80 |
HFJ4U16 |
80 |
0.125 |
0.03701 |
5-10 |
||
HFJ4U25 |
100 |
0.08 |
0.03279 |
10-20 |
||
HFJ4U35 |
130 |
0.057 |
0.02909 |
15-30 |
||
HFJ4U50 |
180 |
0.04 |
0.02479 |
50/10 |
||
HFJ4U70 |
230 |
0.0286 |
0.02049 |
35-70 |
單極滑觸線HFD
型號規格 |
35℃載流量(A) |
35℃百米直流電阻(Ω) |
35℃,50Hz百米直流電阻(Ω) |
導管外形H×W(mm) |
起重機適用噸位 |
極間距離 |
集電器配用型號 |
HFD250 |
250 |
0.023076 |
0.01919 |
32×24 |
35-70 |
80 |
JDD160 |
HFD320 |
320 |
0.014423 |
0.01323 |
42×32 |
50-70 |
JDD240 |
|
HFD500 |
500 |
0.010381 |
0.009848 |
>70 |
|||
HFD800 |
800 |
0.006928 |
0.006733 |
>70 |
|||
HFD1000 |
1000 |
0.004378 |
0.004319 |
55×45 |
>100 |
85 |
JDD600 |

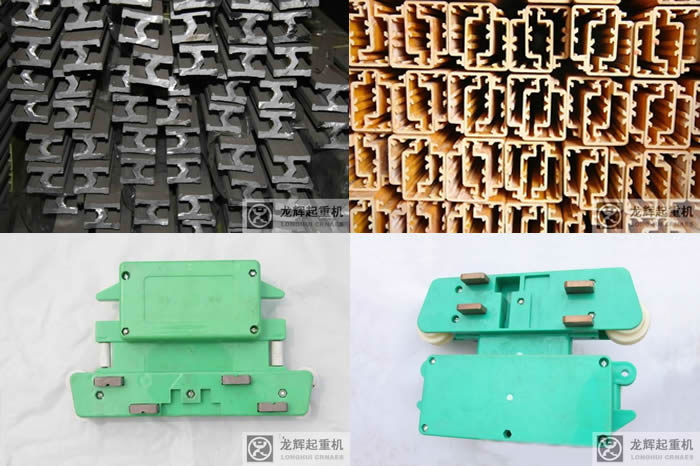

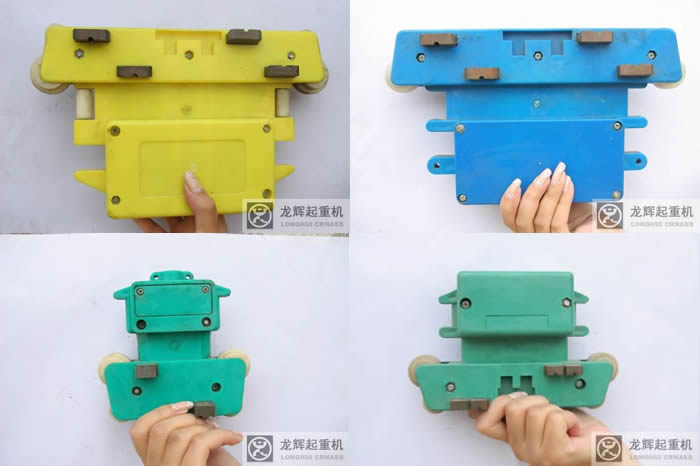

圖片資料 Picture Information
