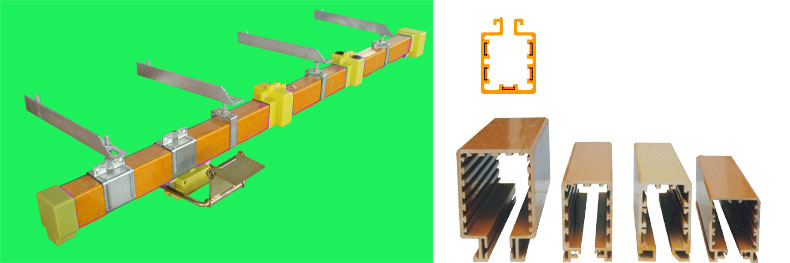

HFP型 安全滑觸線 PVC塑料外殼
型號規格 |
35℃截流量（A） |
35℃百米直流電阻（Ω） |
35℃,50Hz百米直流電阻（Ω） |
導管外形H×W(mm) |
起重機適用噸位 |
集電器配用型號 |
HFP4U10 |
50 |
0.2 |
0.04083 |
78×57 |
＜5 |
JDP4U160 |
HFP4U16 |
80 |
0.125 |
0.03701 |
5-10 |
||
HFP4U25 |
100 |
0.08 |
0.03279 |
10-20 |
||
HFP4U35 |
130 |
0.057 |
0.02909 |
15-30 |
||
HFP4U50 |
180 |
0.04 |
0.02479 |
50/10 |
||
HFP4U70 |
230 |
0.0286 |
0.02049 |
35-70 |
||
HFP4U10(F) |
50 |
0.2 |
0.04149 |
85×64 |
＜5 |
JDP4U80F |
HFP4U16(F) |
80 |
0.125 |
0.03762 |
5-10 |
||
HFP4U25(F) |
100 |
0.08 |
0.03332 |
10-20 |
||
HFP4U35(F) |
130 |
0.057 |
0.02954 |
15-30 |
||
HFP4U50(F) |
180 |
0.04 |
0.02513 |
50/10 |
||
HFP4U70(F) |
230 |
0.0286 |
0.02072 |
35-70 |
HFJ型 鋁合金滑觸線
主要用于室外耐曬強度好。
型號規格 |
35℃載流量（A） |
35℃百米直流電阻（Ω） |
35℃,50Hz百米直流電阻（Ω） |
導管外形H×W(mm) |
起重機適用噸位 |
集電器配用型號 |
HFJ4U10 |
50 |
0.2 |
0.04083 |
78×57 |
＜5 |
JDJ4U80 |
HFJ4U16 |
80 |
0.125 |
0.03701 |
5-10 |
||
HFJ4U25 |
100 |
0.08 |
0.03279 |
10-20 |
||
HFJ4U35 |
130 |
0.057 |
0.02909 |
15-30 |
||
HFJ4U50 |
180 |
0.04 |
0.02479 |
50/10 |
||
HFJ4U70 |
230 |
0.0286 |
0.02049 |
35-70 |

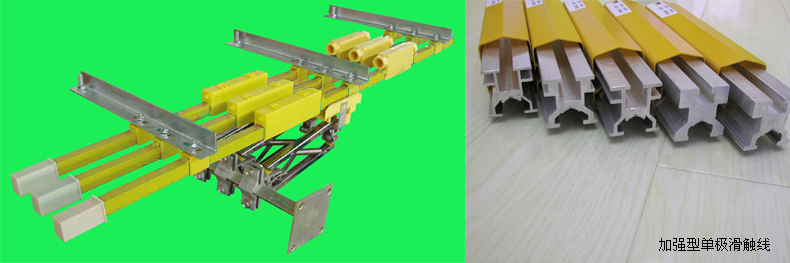

單極滑觸線HFD
型號規格 |
35℃載流量（A） |
35℃百米直流電阻（Ω） |
35℃,50Hz百米直流電阻（Ω） |
導管外形H×W(mm) |
起重機適用噸位 |
極間距離 |
集電器配用型號 |
HFD250 |
250 |
0.023076 |
0.01919 |
32×24 |
16-70t |
80 |
JDD160 |
HFD320 |
320 |
0.014423 |
0.01323 |
42×32 |
50-70t |
JDD240 |
|
HFD500 |
500 |
0.010381 |
0.009848 |
50-70t |
|||
HFD800 |
800 |
0.006928 |
0.006733 |
70t-100t |
|||
HFD1000 |
1000 |
0.004378 |
0.004319 |
55×45 |
100t-125t |
85 |
JDD600 |
HFD1200 |
1200 |
0.002386 |
0.003321 |
55×45 |
100t-150t |
85 |
JDD1000 |
安全滑觸線又稱為：滑觸線，安全滑線，滑線。安全滑觸線是借鑒國外先進經驗結合國情研制的節能型滑觸線，它具有安全可靠及優良的機械電氣性能，便于安裝維護。相間距為80mm，防護外殼為工程塑料和鋁塑合金型兩種材料，導體為鋁合金(內鑲不銹鋼條)或純銅。不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環境。300A以下規格可根據用戶需要制作各種半徑的圓、弧線。
安全滑觸線用于給移動中的設備供電，由兩部分組成，滑線導軌（固定部分，與電源相接，常導軌由單長4m/根或者6米/根連接而成），集電器（滑動部分，可在滑線軌道上或內滑動并與銅條接觸取電，集電器用于與移動電機相連）。 目前普遍采用安全滑觸線（管式，封閉），單極組合滑觸線，剛體滑觸線，多級管式安全滑觸線，無接縫安全滑觸線，電纜安全滑觸線，工字鋼電纜滑車等，在防護等級、絕緣方面有很大改進，安全可靠。 安全滑觸線質量可根據以下標準衡量： 1、碳刷使用壽命--屬于易耗品，行駛距離影響設備維護周期。 2、滑觸線外殼質量--適用溫度，環境等。 3、集電器性能--主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用。 4、滑觸線膨脹問題--長度超過100米以后就要考慮膨脹問題。 5、電壓降問題--根據各種銅條長度電壓降有所不同。 一、 產品構造：型滑觸線由導軌、護套、 集電器、吊掛器、連接器、固定夾、端蓋等組成，根據用戶要求也可配置膨脹段(熱補償裝置)、檢修段(隔離器)等。 二、 導軌及護套：導軌由導電性能好、對環境適應能力強的鋁合金型材制成(牌號6063，狀態T5)，導軌下部嵌入“V”形不銹鋼槽，保證集電器電刷沿槽滑行時，耐磨、穩定及良好接觸。導軌一般定尺為6米。 護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成，對導軌有良好的絕緣保護作用，保證人身安全。 三、 集電器：集電器為支撐式結構，是向移動設備供電的主要部件。由特制碳刷、接線柱或端子、塑料護罩、支撐臂等組成。施加適當的接觸壓力，沿導軌平穩滑動，向設備供電。設備如需檢修時，可將集電器碳刷拉離導軌斷電，保證安全，方便作業。 四、 連接器(兼供電器)：連接器是專供導軌之間的端部連接，由壓板及螺栓可靠連接，外殼由工程塑料作防護罩。兼做供電器用的防護套，端口可引入電源進線，與連接器壓板及螺栓緊固在一起。 五、 吊掛器、固定器及端蓋：吊掛器是吊裝、固定滑觸線導軌的專用件。 固定器是將導軌限位在支架處的裝置，當導軌因溫度變化伸縮時，引導其向固定器兩側延伸。 端蓋安裝于導軌的兩端起絕緣防護作用。吊掛器及端蓋均由工程塑料制成。 六、 膨脹段(熱補償裝置)：膨脹段又稱伸縮器、熱補償裝置等，由連接器壓板、補償供電的鋁板或銅板、引線等組成，外殼為工程塑料。當因溫度變化引起導軌伸縮時，由伸縮器調節其間隙，以避免導軌變形。一般在車間長度超過200米時，每增加100米配置一組。 七、 檢修段(隔離器)：檢修段由連接器壓板及高強度絕緣材料加工制成，由工程塑料外殼做護套。根據用戶需要選用，主要方便滑觸線、移動設備等檢修使用。 安全滑觸線：用于灰塵，潮濕等環境，可配防塵密封條和手保護（滑觸線離人距離很近的時候要配手保護，如：akapp）。集電器運行速度小于300米/分鐘。 單極組合安全滑觸線：安裝方便，速度快，速度可達500米/分鐘（進口滑觸線可以達到）。 剛體安全滑觸線：用于高電流設備，電流可達幾千安。 管式滑觸線：根據不同的極數進行組合，電流也可達千安。 安全滑觸線又稱安全滑線，滑觸線，滑線。安全滑觸線是借鑒國外先進經驗結合國情研制的節能型滑觸線，它具有安全可靠及優良的機械電氣性能，便于安裝維護。相間距為80mm，防護外殼為工程塑料和鋁塑合金型兩種材料，導體為鋁合金(內鑲不銹鋼條)或純銅。不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環境。300A以下規格可根據用戶需要制作各種半徑的圓、弧線。 安全滑觸線用于給移動中的設備供電，由兩部分組成，滑線導軌（固定部分，與電源相接，常導軌由單長4m/根或者6米/根連接而成），集電器（滑動部分，可在滑線軌道上或內滑動并與銅條接觸取電，集電器用于與移動電機相連）。 目前普遍采用安全滑觸線（管式，封閉），單極組合滑觸線，剛體滑觸線，多級管式安全滑觸線，無接縫安全滑觸線，電纜安全滑觸線，工字鋼電纜滑車等，在防護等級、絕緣方面有很大改進，安全可靠。 安全滑觸線質量可根據以下標準恒量： 1、碳刷使用壽命--屬于易耗品，行駛距離影響設備維護周期。 2、滑觸線外殼質量--適用溫度，環境等。 3、集電器性能--主要從輪子使用壽命、轉彎輪設計和集電器是否滿足各種環境下使用。 4、滑觸線膨脹問題--長度超過100米以后就要考慮膨脹問題。 5、電壓降問題--根據各種銅條長度電壓降有所不同。 一、 產品構造：型滑觸線由導軌、護套、 集電器、吊掛器、連接器、固定夾、端蓋等組成，根據用戶要求也可配置膨脹段(熱補償裝置)、檢修段(隔離器)等。 二、 導軌及護套：導軌由導電性能好、對環境適應能力強的鋁合金型材制成(牌號6063，狀態T5)，導軌下部嵌入“V”形不銹鋼槽，保證集電器電刷沿槽滑行時，耐磨、穩定及良好接觸。導軌一般定尺為6米。 護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成，對導軌有良好的絕緣保護作用，保證人身安全。 三、 集電器：集電器為支撐式結構，是向移動設備供電的主要部件。由特制碳刷、接線柱或端子、塑料護罩、支撐臂等組成。施加適當的接觸壓力，沿導軌平穩滑動，向設備供電。設備如需檢修時，可將集電器碳刷拉離導軌斷電，保證安全，方便作業。 四、 連接器(兼供電器)：連接器是專供導軌之間的端部連接，由壓板及螺栓可靠連接，外殼由工程塑料作防護罩。兼做供電器用的防護套，端口可引入電源進線，與連接器壓板及螺栓緊固在一起。 五、 吊掛器、固定器及端蓋：吊掛器是吊裝、固定滑觸線導軌的專用件。 固定器是將導軌限位在支架處的裝置，當導軌因溫度變化伸縮時，引導其向固定器兩側延伸。 端蓋安裝于導軌的兩端起絕緣防護作用。吊掛器及端蓋均由工程塑料制成。 六、 膨脹段(熱補償裝置)：膨脹段又稱伸縮器、熱補償裝置等，由連接器壓板、補償供電的鋁板或銅板、引線等組成，外殼為工程塑料。當因溫度變化引起導軌伸縮時，由伸縮器調節其間隙，以避免導軌變形。一般在車間長度超過200米時，每增加100米配置一組。 七、 檢修段(隔離器)：檢修段由連接器壓板及高強度絕緣材料加工制成，由工程塑料外殼做護套。根據用戶需要選用，主要方便滑觸線、移動設備等檢修使用。 安全滑觸線：用于灰塵，潮濕等環境，可配防塵密封條和手保護（滑觸線離人距離很近的時候要配手保護，如：akapp）。集電器運行速度小于300米/分鐘。 單極組合安全滑觸線：安裝方便，速度快，速度可達500米/分鐘（進口滑觸線可以達到）。 剛體安全滑觸線：用于高電流設備，電流可達幾千安。 管式滑觸線：根據不同的極數進行組合，電流也可達千安。 滑觸線安裝驗收標準 一、支架 1、應作防腐處理。 2、應連續焊接。 3、安裝牢固，安裝孔位置一致。 二、支架間距 單線“H”型300A以下≤1.5M,400A以上≤3M。 多線無接縫滑觸線型1.0-1.5M，導管型1.0-1.5M，電纜滑車型1.0-2.0M，弧線段支架間距根據現場情況應<1.0M。 三、懸掛件 位置正確，安裝牢固，數量復合要求。 四、滑觸線主體 1、防護外殼與導體間隙≤2mm。 2、直線度：與軌道中心高度允差﹤±15mm。 3、直線度：與軌道中心縱向允差﹤±15mm。 4、扭曲度：﹤15mm/10m。 五、伸縮器 1、數量符合規定。 2、間隙距離應滿足安裝現場最大溫差所引起的理論伸縮量。 六、集電器 1、方鋼之架焊接牢固，中心線與滑觸線垂直允差±3mm。 2、方鋼支架與滑觸線的尺寸，應保證集電器活動臂與滑觸線主體平行，允差±3mm。 3、集電器與滑觸線平面滑動順暢，符合規定壓力。（見下一頁 集電器電刷與導軌接觸壓力表 ） 七、緊固件 緊固螺帽的扭矩，應符合制造廠的推薦值。推薦值：M10-28NM、M8-12NM、M6-6.5NM 八、電源進線 進線端牢固，不得承受拉力。圖片資料 Picture Information
