BZD型-定柱式懸臂起重機
產品說明 Product Description
柱式旋臂起重機是CD1、MD1型電動葫蘆及手拉葫蘆配套使用的一種小型起重機械。葫蘆沿工字鋼作直線運動和旋臂作旋轉運動。該系列產品有BZ型、BZA型、BZB型、BZC型、BZY型及Bx型墻式吊。
BZ型懸臂型起重機，結構簡單，合理，高效。用途廣泛。
| 型號 | BZD 0.5t | BZD 1t | BZD 2t | BZD 3t | BZD 5t | ||
| 額定起重量 | t | 0.5 | 1 | 2 | 3 | 5 | |
| 最大起升高度h | m | 3 | 3 | 4 | 4 | 4 | |
| 最大水平行程L2 | m | 4 | 4 | 2.3 | 3.5 | 3.3 | |
| 最大回轉半徑R | m | 5 | 3.3 | 4.5 | |||
| 最大傾復力矩M | t/m | 3 | 5.2 | 8.5 | 12.2 | 18.8 | |
| 回轉角度 | 360° | ||||||
| 提高速度 | 常速 | M/min | 7 | ||||
| 慢速 | M/min | 2 | |||||
| 水平運行速度 | M/min | 20 | |||||
| 回轉角速度 | r/min | 1 | 0.73 | 0.7 | 0.9 | 0.6 | |
| 自重 | kg | 800 | 150 | 1350 | 3500 | 4300 | |
| 電源 | V/Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | |
| 工作制度 | A3 | A3 | A3 | A3 | A3 | ||
| 電動葫蘆型式 | CD1 | CD1 | CD1 | CD1 | CD1 | ||
旋臂起重機 是近年發展起來的中小型起重裝備，結構獨特，安全可靠，具備高效、節能、省時省力、靈活等特點，三維空得內隨意操作，在段距、密集性調運的場合，比其它常規性吊運設備更顯示其優越性。廣泛用于各種行業的不同場所。旋臂起重機工作強度為輕型，起重機由立柱，回轉臂回轉驅動裝置及電動葫蘆組成，立柱下
端通過地腳螺栓固定在混凝土基礎上，由擺線針輪減速裝置來驅動旋臂回轉，電動葫蘆在旋臂工字鋼上作左右直線運行，并起吊重物。起重機旋臂為空心型鋼結構，自重輕，跨度大，起重量大，經濟耐用。內置式行旋臂吊MODE型走機構，采用帶滾動軸承的特種工程塑料走輪，摩擦力小，行走輕快;結構尺寸小，特別有利于提高吊鉤行程。
旋臂起重機是為適應現代化生產而制作的新一代輕型吊裝設備，配合了可靠性高的環鏈電動葫蘆尤其適用于短距離，使用頻繁，密集性吊運作業，具有高效、節能、省事、占地面積小，易于操作與維修等特點。

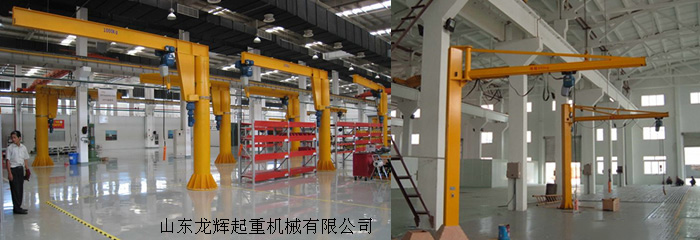

1、定柱式旋臂起重機
定柱式旋臂起重機又稱立柱式旋臂起重機，起重量在125Kg-5000Kg，是凱力起重自行研制的產品，可以根據客戶需求設計定制的專用起重設備。
立柱式旋臂吊具有結構新穎、合理、簡單、操作方便、回轉靈活、作業空間大等優點，是節能高效的物料吊運設備，可廣泛適用于廠礦、車間的生產線、裝配線和機床的上、下工作及倉庫、碼頭等場合的重物吊運。定柱式旋臂吊根據其旋臂所使用型鋼的不同可以分為：BZD型和BZD-JKBK型。
2、移動式旋臂起重機
該機更具靈活機動、適應性廣等特點，是高效自動生產線上必備的單獨應急吊裝設備，有了它能確保生產線暢通無阻。凱力起重生產的EBZ型移動式電動旋臂吊，該產品具有靈活機動、適應性廣等特點，起重量125KG到500KG。
3、墻壁式旋臂起重機
墻壁式旋臂起重機又稱墻壁吊，壁柱式旋臂起重機�？煞譃椋築X型墻壁式旋臂吊 和BX-JKBK型墻壁式旋臂吊起重量125KG到3000KG。起升高度為3米。
4、壁行式旋臂起重機
壁行式旋臂起重機又稱壁行吊，是在壁柱式旋臂起重機的基礎上研制的一種新型物料吊運設備。該機行走道軌安裝在廠房的水泥柱上，沿著道軌可做縱向運動，同時電動葫蘆又可完成沿選旋臂的橫向運動以及垂直方向的起吊。該機極大的擴展了作業范圍，更為有效的利用了廠房空間，使用效果更加理想。起重量1000KG到5000KG，起升高度可客戶自定義。
5、曲臂式旋臂起重機
曲臂式旋臂起重機又稱曲臂吊，具有結構新穎、伸屈自如、操作靈便、高效節能的特點。操作時，按動電鈕將載重物吊起，利用橫梁的彎曲和旋轉運動，在控制工作區域內避讓物體，使工作區域最大化。用手輕輕推拉，便可達到作業區域的任一位置。曲臂吊適用于機械制造、鐵路、化工、輕工等行業的生產或維修場合，特別在設備稠密、短距離吊運、作業頻繁的生產線上應用本產品更能提高生產效率。起重量125KG到500KG。
6、雙臂式旋臂起重機
又稱雙臂吊、雙旋臂吊旋臂起重機。一種可以移動的鏟車起重機，用于將笨重貨物裝入敞頂集裝箱。旋臂為安在鏟車上的，通常帶有吊鉤的很長的起重臂。按構造分，有立柱式旋臂起重機和壁式旋臂起重機。旋臂起重機是參照西德引進設備研制的新產品根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點，是節能高效的物料吊運裝備�？蓮V泛利用于廠礦、車間的生產線、裝配線和機床的上下工件及倉庫、碼頭等場合的重物吊運。本機由立柱、回轉旋臂及環鏈電動葫蘆等組成。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉�；剞D部分分為手動和電動回轉(擺線針輪減速劑安裝與上托板或者下托板上帶動轉管旋臂回轉)。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。
在操作旋臂起重機時，應遵守所有有關起重機使用和操作的國家安全技術規范。為確保安全，避免損壞設備，并請遵守以下安全操作事宜。不允許使用旋臂起重機運送人員。不準在人員上方吊運載重。不準斜拉或拖吊載荷。不準超載使用。避免在正常作業時起升吊鉤沖撞限位開關。其他重要的操作提示：載荷吊具必須采用柔性連接方式吊掛在小車上。剛性連接方式會(huì )產生不能控制的力，最終導致疲勞斷裂。載重時不準拉動手電門，旋臂手動旋轉時，只能拉動吊鉤，不允許拉動手電門與電纜線。旋臂起重機上緊固件使用6個月應檢查緊固一次。
有限元分析
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
