產品說明 Product Description
簡易手推龍門架起重機：簡稱-小型龍門架,輕型龍門架,簡易龍門吊,簡易龍門架,簡易門式起重機,移動式簡易龍門吊,手推門式起重機,固定門式起重機,門式起重機
第一部分技術參數說明
ELK型 環鏈電動葫蘆
手拉葫蘆+手拉跑車
.jpg)

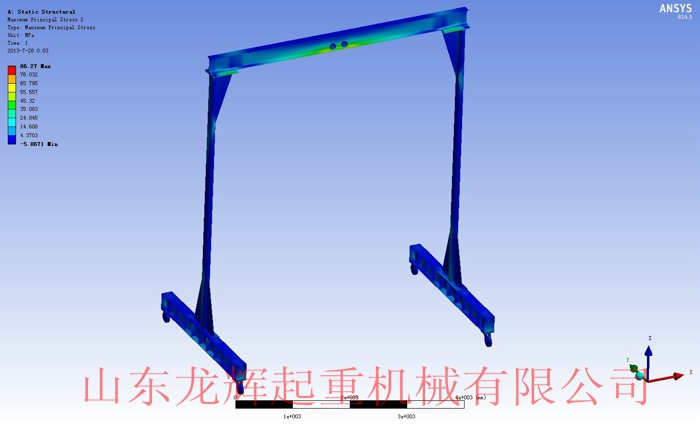

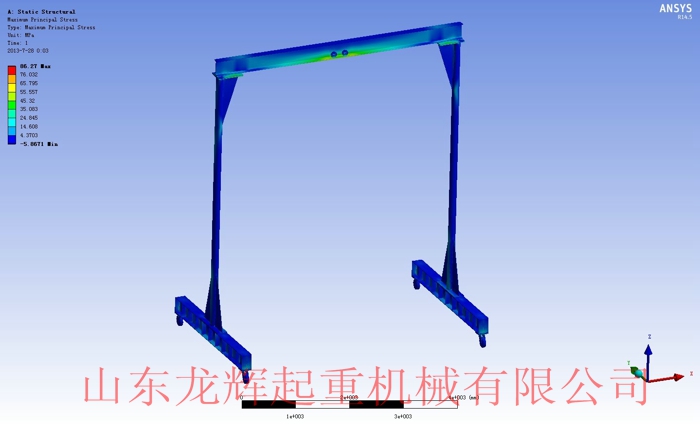

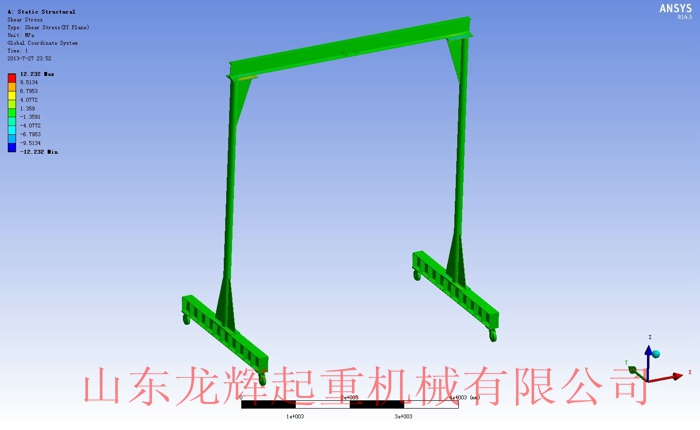

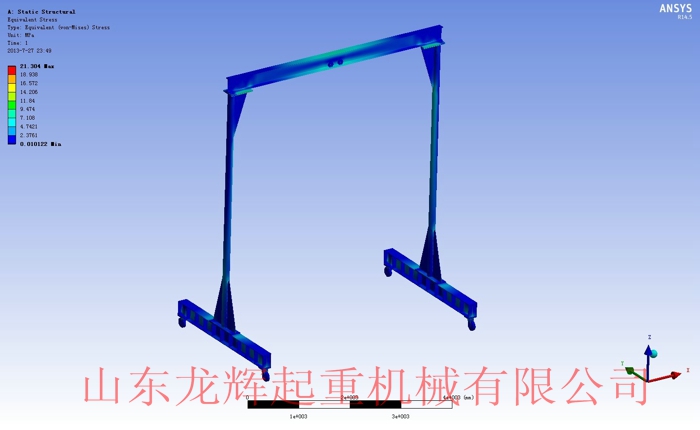

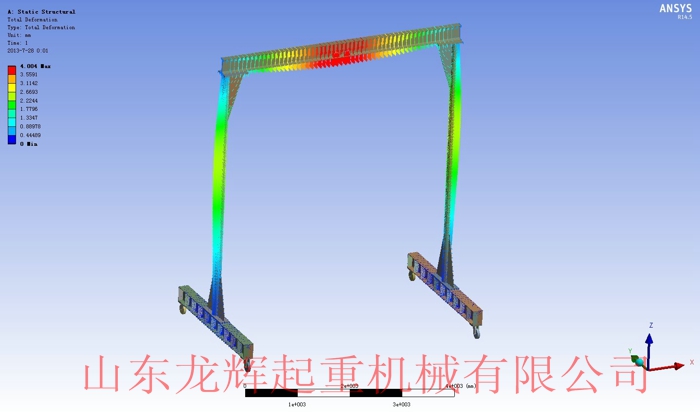

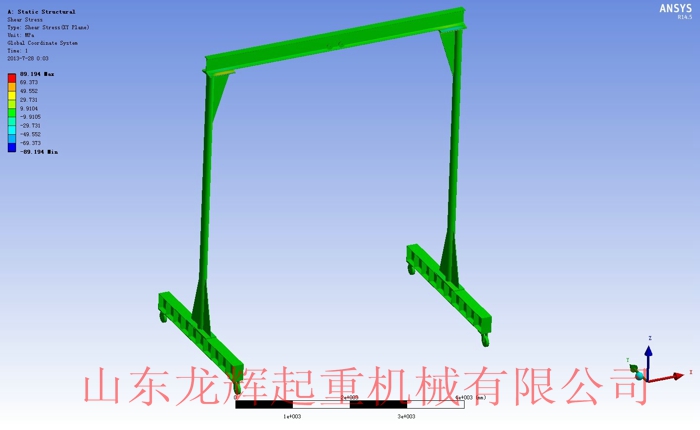

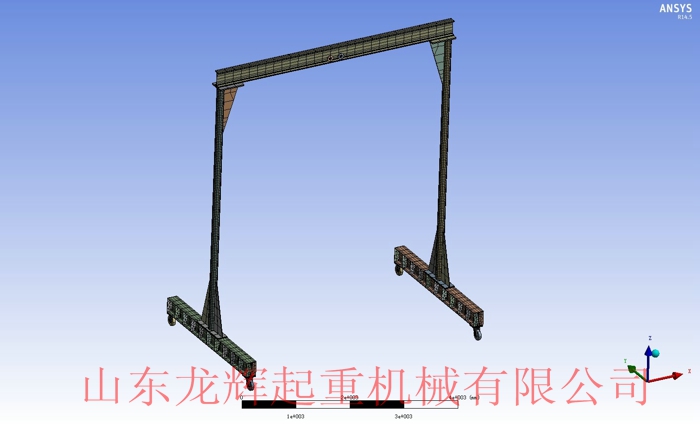

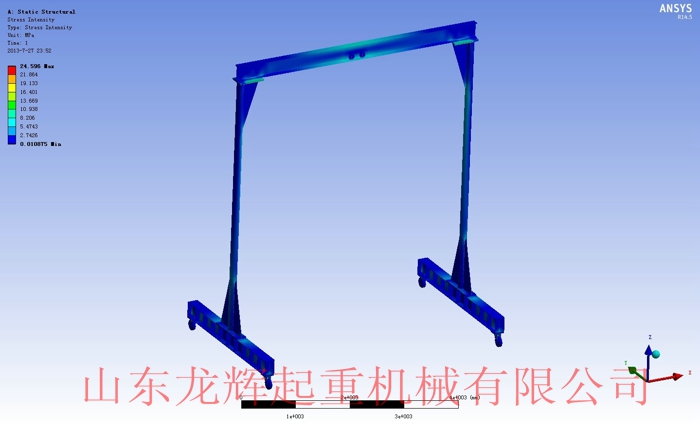

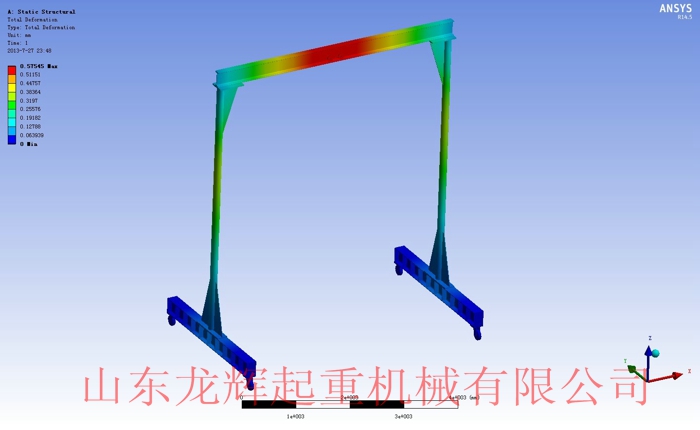

有限元分析，力學分析試驗

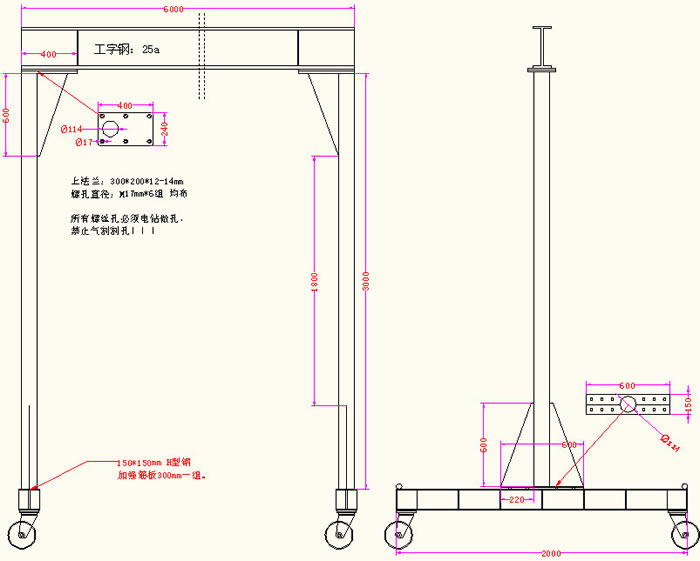

第一部分簡易龍門架起重機技術參數說明
1、技術標準：通過并符合以下標準。
GB/T3811-2008 起重機設計規范
JB/T9008.1-99 鋼絲繩電動葫蘆型式和基本參數標準
JB/T9008.2-99 鋼絲繩電動葫蘆技術條件
JB/T5663-2008 電動葫蘆門式起重機制造標準
JB/T 5317.1-1991 環鏈電動葫蘆型式和基本參數標準
2、表面部分：龍門架表面采用噴砂除銹，油漆：樂(lè )華品牌，樂(lè )化環氧聚酯胺底漆+環氧聚酯胺面漆。顏色可根據國標色卡定制。
3、萬向輪：國內最好品牌，質量超越同級國際品牌，輪直徑200mm，材質尼龍輪，非市面上普通的聚酯胺輪子，尼龍輪的硬度和耐磨程度與鋼材材質相同，單輪承重3500kg，阻尼系數3/1000，也就是說只要15KG的力就可以將5T的重物移動。
4、鋼板采用山鋼集團產品，并附材質單。主梁材質Q2345,工字鋼采用萊鋼集團特鋼廠出品，上海磁懸浮列車軌道就是出自這里。工字鋼運行平穩無接縫，耐磨，表面硬度達到HB300。
5、立柱采用聊城嘉龍管業無縫鋼管，垂直度穩定性國內最好。
6、異形鋼采用萊鋼特軋鋼廠定制產品。
7、電器部分：進口合資品牌：德國西門子/法國施耐德/臺灣士林電器，接地保護，短路保護，失壓保護，過流過載保護，電源錯相保護。
8、專利電纜：定制專利產品，100%足平方，YC橡套帶鋼絲扁平電纜。電纜雙側帶防拖拽鋼絲繩，保證運行時絕不拖拽不斷線，保證設備正常運行。
質量保證
1、環氧聚酯胺油漆耐曬耐油耐腐蝕，質保三年，不褪色，不變色。
2、萬向輪二年包退包換。
3、主梁質保5年，無超載情況下，完全符合國家標準。
4、故障保修：接到保修電話2小時內響應。
7、焊接成型：主要部件采用數控+半自動切割準確下料，大量采用生產制造胎具，焊接平臺，保證成型準確穩定的加工工藝，整體焊接全部采用CO2氣體保護焊，半自動埋弧焊，焊接強度大。
8、檢驗機構：設備經過第三方焊接探傷檢測機構，100%通過超聲波探傷與X射線探傷合格，才準予出廠。
9、山東省特種設備檢驗機構駐廠檢驗，從設計；材料；制造；應配件等全程檢驗。并取得設備監檢報告合格后，方可出廠。
技術參數表
| 名稱 Title | 單位 Unit | 規格 Specs |
| 額定起重量 Load： | Gn | 0.2T,0.5T,0.8T,1T,2T,3T,5T |
| 跨度 Span： | L | <12m |
| 提升高度 Lifting Height： | H | <12m（可選擇高度可調系列） |
| 工作電源 Power source | 可選 | 3p A.C 50HZ 380V |
| 工作級別 Class： | jc | A1-A2 |
| 運行機構： | 固定式，手動軌道鑄鋼輪，聚酯胺萬向輪，尼龍萬向輪（硬度：HB300 高于Q235鋼材硬度） | |
| 小車機構： | 電動跑車，手動跑車，矛頭吊。 | |
| 吊裝機構： | 手拉葫蘆，電動鋼絲繩葫蘆，環鏈電動葫蘆。 | |
注：Gn=額定起重噸位 S=跨度（左軌道中心至右軌道中心的距離） H=提升高度（地面至吊鉤最高點的距離）
簡易龍門架起重機-不含萬向輪報價單-不含龍門架高度升降器
噸位/ 跨度 |
主梁結構 含輪報價不含萬向輪 |
手推跑車+ DHS慢速葫蘆+電纜挑線架插座附件等。 |
手推跑車+ DHK快速葫蘆+電纜挑線架插座附件等。 |
電動環鏈+臺灣仕林電氣 凈空高，小型化。 |
鋼絲繩電動葫蘆 注需要當地質監部門驗收驗收費約4000左右 |
1t-3m |
5000 |
2000 |
2600 |
3600 |
3200 |
1t-4m |
5500 |
2000 |
2600 |
3600 |
3200 |
1t-6m |
6000 |
2000 |
2600 |
3600 |
3200 |
2t-3m |
5000 |
2500 |
3200 |
5000 |
4000 |
2t-4m |
5500 |
2500 |
3200 |
5000 |
4000 |
2t-6m |
6500 |
2500 |
3200 |
5000 |
4000 |
3t-3m |
7000 |
3000 |
4800 |
6300 |
5000 |
3t-4m |
7800 |
3000 |
4800 |
6300 |
5000 |
3t-6m |
9000 |
3000 |
4800 |
6300 |
5000 |
5t-3m |
7500 |
3500 |
6600 |
8800 |
6500 |
5t-4m |
9000 |
3500 |
6600 |
8800 |
6500 |
5t-6m |
10000 |
3500 |
6600 |
8800 |
6500 |
注釋1：以上不帶支腿可升降裝置：另加1-2噸的+1500元，3-5噸+2000元。（實際有效升降距離1000mm）
采用鋼材材質：Q345
表面處理：拋丸預處理
油漆：環氧富鋅底漆+環氧富鋅面漆 汽車用漆
漆膜厚度不低于180UM

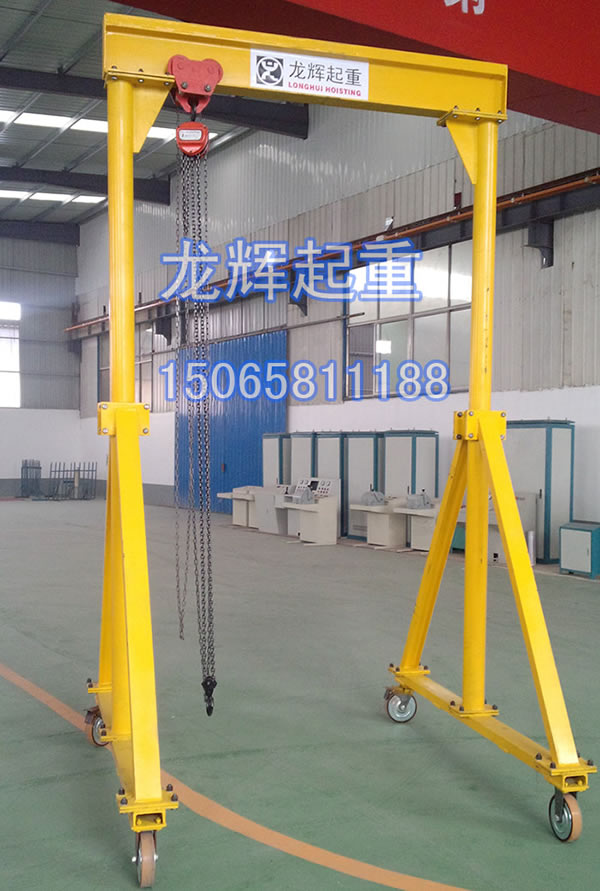

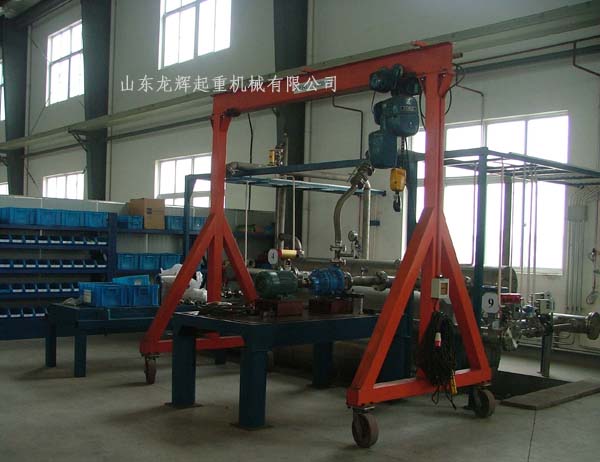

- 龍門吊架是一款簡易型門式起重設備，配合手動或是電動葫蘆使用，可以起吊0.5-5噸的物品。物品能夠左右及上下移動。龍門吊架裝有四個腳輪，所以還可以前后移動。使用非常之方便。龍門吊架還可以拆裝，特別適合工地上經常需要變換地點使用。
- 龍門吊架適用于制造模具、汽修工廠、礦山、工地及需要起重場合。該移動龍門架最大的優點是可全方位移動性，可快速拆卸安裝，占地面積小，用微型汽車就可轉移到另一個場地安裝使用。
- 龍門吊架因其使用的地點，場所，所吊物品大小，高矮等因素的影響，所以幾乎每一臺龍門吊架都需要量身訂做。最常規的尺寸是跨度3M*高度3M。但一般很難適用，都是需要根據各個客戶的自身情況進行設計，然后訂定。我公司可以進行非標定做，一臺起訂。在珠三角附近的話，還可以提供免費上門測量服務�？蛻�(hù)也可以致電來把使用的需求，場景等電話告之我們，我們同樣可以給您設計出最合理的龍門吊架。
- 我公司來專業生產模具架，工具柜，工作臺，刀具架（車）輕重型貨架，鑄鐵平臺，鉗工臺，儲物柜，物料整理架，單臂吊車...等等倉儲物流產品。歡迎各位來電來涵洽談！
葫蘆部分
簡易葫蘆
|
品牌 |
噸位
|
起升 速度 |
電源 |
起升電機功率 |
防沖頂 |
工作級別 |
自重 |
|
DHK系列 環鏈葫蘆 |
0.5t 1t 2t 3t 5t |
3 m/min 3 2.5 2 2 |
380V 50hz |
0.5kw 0.5kw 0.8kw 1.1kw 1.1kw |
無防沖頂裝置 |
整機A2 部件M2 JC=10% |
42kg 42 50 55 62 |
|
DHS系列 環鏈電動葫蘆 價格便宜，適合替代人力勞動場合， 簡單易操作。 |
1t 2t 3t 5t 10 20 |
2.25 1.85 1.1 0.9 0.45 0.45 |
380V 50hz |
0.3kw 0.3kw 0.5kw 0.75kw 0.75 0.75 |
無防沖頂裝置 |
整機A1 部件M1 JC=5% |
20 24 31 54 88 195 |
|
手拉葫蘆
|
1T 1.5T 2T 3T 5T |
- |
- |
- |
無防沖頂裝置 |
整機A0 |
- |
進口葫蘆
|
品牌 |
噸位
|
起升 速度 m/min |
電源 |
起升 電機 功率 kw/h |
起升高度 環鏈單加鏈條價格 鋼絲繩固定高度 |
自重 kg |
|
環鏈葫蘆 進口日本龜頭KOIO |
0.3t 0.5t 1t 1T 1.5t 2t 2.5 2t 3t 3t 3t 5t |
7.1 6.8 3.4 6.6 6.8 6.6 3.3 5.4 5.4 4.4 2.2 2.7 |
380V 50hz |
0.8kw 0.8kw 1.5kw 0.8kw 3.0kw 3.0kw 3.0kw 3.0kw 3.0kw 3.0kw 1.5kw 3.0kw |
進口每米+500元 進口每米+500元 進口每米+1000 進口每米+540 進口每米+1040 進口每米+1040 進口每米+1080 進口每米+1280 進口每米+1280 進口每米+2080 進口每米+1620 進口每米+2560 |
45 47 61 49 108 115 73 115 122 131 85 151 |
|
環鏈葫蘆 龍輝起重自產 仿KOIO 進口仕林電氣，全航空插頭連接，精密磨齒，進口軸承。 |
0.5t 1t 1T 2t 2t 3t 3t 5t |
6.8 3.4 6.6 6.6 3.3 5.4 4.4 2.7 |
380V 50hz |
0.8kw 1.5kw 0.8kw 3.0kw 3.0kw 3.0kw 1.5kw 3.0kw |
國產鏈條每米+40 國產鏈條每米+80 國產鏈條每米+50 國產鏈條每米+110 國產鏈條每米+100 國產鏈條每米+130 國產鏈條每米+220 國產鏈條每米+260 |
47 61 49 115 73 122 131 151 |
|
環鏈葫蘆 仿德國德馬格 JPKK系列 （雙速起升平穩適合精密加工制造） |
125kg 250kg 250kg 500kg 500kg 1000kg 1000kg 2000kg 1500kg 3000kg 3000kg 4000kg 5000kg 6000kg |
8/2 4/1 10/2.5 5/1.25 10/2.5 5/1.25 8/2 4/1 8 4 2.6/0.3 2/0.25 2 1.5 |
380V 50hz |
|
國產鏈條每米+100 國產鏈條每米+200 國產鏈條每米+100 國產鏈條每米+200 國產鏈條每米+100 國產鏈條每米+200 國產鏈條每米+180 國產鏈條每米+360 國產鏈條每米+180 國產鏈條每米+360 國產鏈條每米+540 國產鏈條每米+720 國產鏈條每米+720 國產鏈條每米+900 |
|
鋼絲繩葫蘆
|
品牌 |
噸位
|
起升 速度 |
電源 |
電機 功率 |
鋼絲繩固定高度 |
自重kg |
|
鋼絲繩電動葫蘆 龍輝起重自產 |
0.5t 1t 2t 3t 5t |
8 m/min 8 m/min 8 m/min 8 m/min 8 m/min
|
380V 50hz 三相點 |
0.8kw 1.5kw 3.0kw 4.5kw 7.5kw |
6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M 6M+9M+12M+18M+24M+30M |
125 150 250 300 600 |
|
型號 PA200 PA250 PA300 PA400 PA500 PA600 PA800 PA1000 |
單鉤+雙鉤 100+200kg 125+250kg 150+300kg 200+400kg 250+500kg 300+600kg 400+800kg 500+1000kg |
單+雙 10+5 10+5 10+5 10+5 10+5 10+5 10+5 10+5 |
民用電 兩項 220V 50hz |
450w 500w 550w 750w 900w 1050w 1350w 1600w |
220V低電壓鋼絲繩葫蘆
|
24 25 26 35 36 37 40 31 |
萬向輪
VC系列
700DD系列萬向輪
|
|||||||||
|
鐵芯聚氨脂平面（黃\紅）價格 |
單輪 額定載重 |
鐵芯尼龍 （藍色）價格 |
單輪額定載重 |
輪尺寸 |
||||
DD6"定向輪 |
￥485 |
1000kg |
￥695 |
1300 |
#20cm |
||||
DD6"萬向輪 |
￥585 |
1000kg |
￥740 |
1300 |
#20cm |
||||
DD6"剎制萬向輪 |
￥560 |
1000kg |
￥765 |
1300 |
#20cm |
||||
DD6"單輪 |
￥375 |
1000kg |
￥540 |
1300 |
#20cm |
||||
DD8"定向輪 |
￥580 |
1100kg |
￥785 |
1600 |
＃26.5cm |
||||
DD8"萬向輪 |
￥620 |
1100kg |
￥825 |
1600 |
＃26.5cm |
||||
DD8"剎制萬向輪 |
￥650 |
1100kg |
￥885 |
1600 |
＃26.5cm |
||||
DD8"單輪 |
￥445 |
1100kg |
￥610 |
1600 |
＃26.5cm |
||||
DD10"定向輪 |
￥1345 |
1500kg |
￥1445 |
2000 |
＃33cm |
||||
DD10"萬向輪 |
￥1405 |
1500kg |
￥1510 |
2000 |
＃33cm |
||||
DD10剎制萬向輪 |
￥1440 |
1500kg |
￥1540 |
2000 |
＃33cm |
||||
DD10"單輪 |
￥955 |
1500kg |
￥1110 |
2000 |
＃33cm |
||||
DD12"定向輪 |
￥1630 |
|
￥1745 |
|
＃40cm |
||||
DD12"萬向輪 |
￥1760 |
|
￥1870 |
|
＃40cm |
||||
|
|||||||||
單足雙輪 |
鐵芯聚氨脂平面 （黃\紅）價格 |
單輪 額定載重 |
鐵芯尼龍 （藍色）價格 |
單輪額定載重 |
輪尺寸 |
||||
DS6"定向輪 |
￥1135 |
1800kg |
￥1290 |
2500kg |
#20cm |
||||
DS6"萬向輪 |
￥1215 |
1800kg |
￥1375 |
2500kg |
#20cm |
||||
DS6"剎制萬向輪 |
￥1300 |
1800kg |
￥1465 |
2500kg |
#20cm |
||||
DS8"定向輪 |
￥1425 |
2200kg |
￥1630 |
3500kg |
#26.5cm |
||||
DS8"萬向輪 |
￥1500 |
2200kg |
￥1650 |
3500kg |
#26.5cm |
||||
DS8"剎制萬向輪 |
￥1590 |
2200kg |
￥1725 |
3500kg |
＃26.5cm |
||||
DS10"定向輪 |
￥3220 |
3000kg |
￥3425 |
5000kg |
＃33cm |
||||
DS10"萬向輪 |
￥3600 |
3000kg |
￥3750 |
5000kg |
＃33cm |
||||
DS10"剎制萬向輪 |
￥3715 |
3000kg |
- |
5000kg |
＃33cm |
||||
DS12"定向輪 |
￥3534 |
|
￥3820 |
|
＃40cm |
||||
DS12"萬向輪 |
￥3910 |
|
￥4200 |
|
＃40cm |
||||

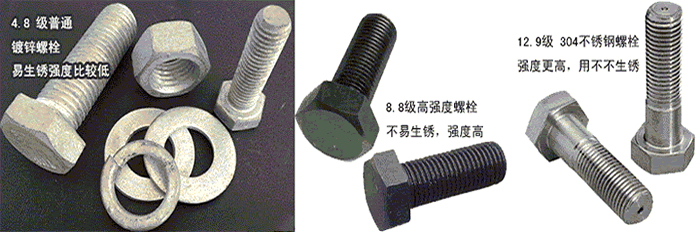

緊固件

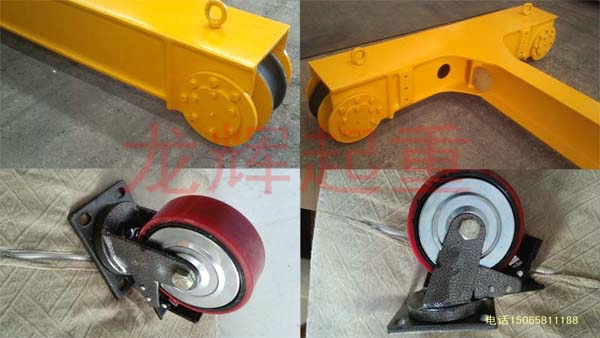

手推式軌道鑄造車輪
.jpg)
1、手動軌道鑄鋼輪 2、聚酯胺萬向輪
.jpg)
3、尼龍電力驅動無軌運行組件。
KITO型 環鏈電動葫蘆

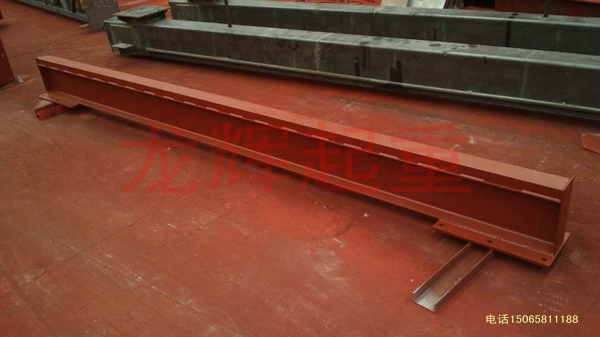

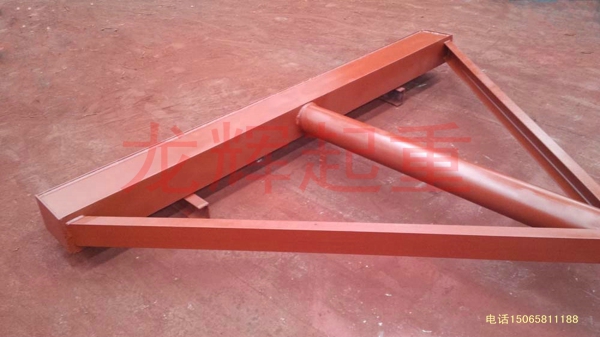

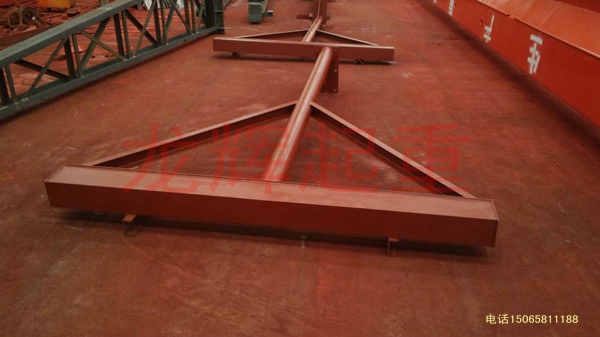

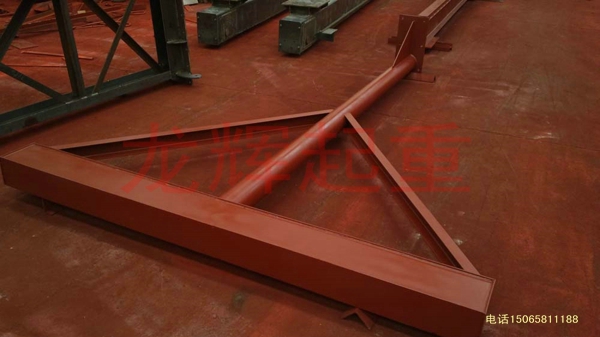

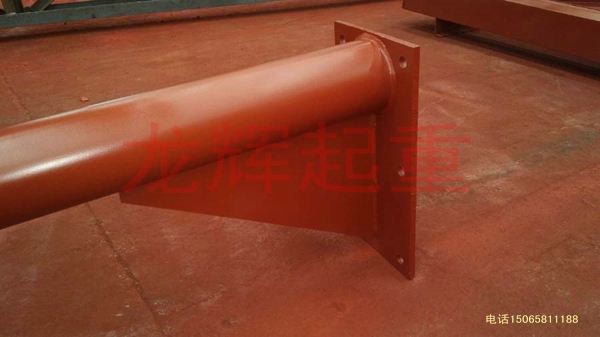

生產過程
.jpg)
.jpg)
.jpg)
.jpg)
