臺灣禹鼎遙控器,F24-60,5速萬向搖桿,(臺灣原產),龍輝起重,山東地區總代理：400-671-0708（和經理）

產品簡介：　

發射器
尺寸：20x11x9厘米
重量：約860克

接收機
尺寸：29x23x7厘米(不含突出)
重量：約2200克

F24-60雙搖桿遙控器是目前市面上最先進的行車遙控器之一，它是由超過21年歷史、銷售業績高達50萬臺的ISO9001工廠研發生產。

F24-60超強安全設計，超過43億種永不重復安全碼、故障自我診斷、以及頻率自動鎖定追蹤等，均是首屈一指全球獨創(chuàng )。即使鑰匙未插入，急停按鈕仍然有效。開關/搖桿/繼電器及其它組件故障時自動停止，且無法再開機。

F24-60擁有非凡的通訊設計，同步編解碼傳輸，具備軟件消除干擾、偵錯、校正功能，手動更換數碼數百組頻率，可由電腦/拷貝機直接更改所有功能設定

F24-60大量可程式化功能及可擴充性，使用Win95/98相容軟件，可規劃繼電器接點輸出及比例式線性/對數響應等，均已設計內。甚至可以在更新版本軟件推出時免費升級，改良現有行車之遙控性能，而完全不需額外費用。

*加裝比例式模塊后可輸出模擬量信號 (需另行收費)
比例輸出0-10V標準規格
*2只1000萬次機械壽命的5檔段落感搖桿
純比例式搖桿，絕無觸點式開關接觸不良之故障
*6只功能按鍵
*4只三位置/兩位置旋轉開頭
*輕巧的頸掛式設計，適合亞洲人的人體工學
*三段式電池電壓警示裝置，在電壓不足時能自行切斷電路。
*安全鑰匙開關旋鈕
*加強型看門狗自動停止裝置
*訊號搜尋及頻偏自動追蹤電路
*防止電源突斷對策
*可編程式繼電器輸出
*3超外差接收電路
*LED及信號燈輸出
*多種功能及參數可通過電腦接口設定
*可根據用戶需要進行免費設定

控制距離：可達100米
安全碼：43億種以上出廠永不重復
漢明碼：>4
使用溫度：-35℃至+80℃(不考慮電池耐溫)
防護等級：IP65
發射器電源：直流6V（4節5號堿性電池）
接收器電源：交流380V/220V或直流12V/24V
輸出觸點容量：5安培全密封式繼電器輸出（使用交流250V/10A繼電器，5安培保險絲）。
比例輸出：0-10V

標準配置：
*發射器1只(含背帶)
*接收機1部
*接收機附3米長防拉電纜
*操作及維護手冊1本

適用于雙鉤多速、多功能及比例式行車
及各種復雜功能的工業控制遙控用。

F24-60 使用手冊

1.保修

品質保證

禹鼎公司保證本產品出廠時，完全符合其所公布的各項規格，只要適當的安裝，都可以正常使用，但是禹鼎公司并不保證本產品的操作是毫無中斷或零錯誤。

保修期間

本產品自出廠日起享有一年的保修期，保證客戶在一年內不會(huì )有任何產品上的問題，若在保修期內，只要證明品品質有瑕疵禹鼎公司愿意維修。任何需要維修的產品，都必需送往禹鼎指定的服務處，該客戶必須負擔產品運行服務處的單程運費，而禹鼎公司的服務處在保證期內將會(huì )負擔回程費用，寄還該產品。

不保修事項

前面的保修范圍，并未包含按鍵、繼電器、保險絲、電池等損耗性零件或是裝機錯誤所造成的基板損壞等，且未包含因客戶使用不當、不可抗拒原因、天然因素、維護不足、操作環境規格的忽略、未經許可的變更、錯誤的使用或客戶自行設置介面而造成的故障。

備注

●前面的保修事項，并無其它明述或隱含的保修事項。

●保修所提供的賠償是客戶唯一的賠償，禹鼎公司并不負任何直接、間接、特殊、意外或因果的損毀責任。

2.注意事項

一般注意事項

●未經專業訓練的人員，可得拆開本機器，否則要嗵損壞及造成人員受傷。

●使用后天車總電源應關閉，以切斷接收機電源，并將發射器的鑰匙開關拔除。

●天車應有總電源繼電器、極限開關、及其它安全性設施。

安裝注意事項

（一）接收機安裝位置必須距離變頻器、馬達及其連接電纜越遠越好，以避免接收機受到信號的干擾。

（二）接收機不可安裝于電控箱內，正確的安裝方式是將接收機固定在電控箱頂部（或外部）適當的位置，然后再將接收機輸出電纜穿入電控箱內做適當的接線。

（三）本系列遙控器有40億組的安全碼，出廠時各安全碼設定均不相同，在安裝時仍必須確認同一工作地區不能有相同安全碼的遙控器，以避免相互影響而產生的誤動作。

（四）200公尺范圍內不可以使用相同頻道的設備，以避免無線電相互干擾。

3.緊急狀況的處理

當緊急狀況出現時，請依下列步驟處理，并立刻通知經銷商。

1.按下緊急停止（STOP）按鍵    2.將發射器的鑰匙開關拔除。

3關閉天車總電源。             4.通知經銷商，找出原因。

4.平常操作

1.將電量飽滿的AA型（3號）電池四節依正確方向裝入電源盒內。

2.依正確方向將電池盒放入發射器的電池放置區內，并鎖上電池蓋。

3.放置鑰匙開關于發射器上后轉到0N的位置。

4.依設定的開關模式開關。

 注：未按操作步驟開機發射上LED指示燈會(huì )快速閃爍紅燈。

5.按照發射機上各按鍵所設定的功能正確操作。

6.操作完畢后依下順序處理。

（1）.按下緊急停止扭。        （2）.將旋轉式鑰匙天關逆時針?lè )较蜣D至OFF位置

（3）.拔除鑰匙并收藏妥當。         （4）.如長時間不使用，需把電池盒電池取出。

8.識別碼搖動配對（ID Code Remote Setting）

當遙控器的接收機或發射故障時，若要以新的接收機或發射機替代，但識別碼不同時，可以使用遙控配對設定（Remote  Setting）方式。將發射機及接收機設定成相同的識別碼才能正常工作。遙控配對設定時，發射機與接收機須使用相同機種，且盡可能在近距離下操作，以防止接收不到遙控設定的信號。識別碼遙控配對的操作方式如下：

1.重新啟動接收機電源（關電源20秒后再送電）。

2.按下緊急停止扭并將發射機上鑰匙開關轉至0N位置。

3.按著“R1”按鍵不放開，然后按四次"R2"按鍵。

4.當按完四次“R2”按鍵后，LED燈會(huì )出現綠約一秒鐘并隨即出現紅燈閃爍，此時表示發射機已發射識別碼控控配對的信號。

5.放開所有按鍵。

6.按正常程式開機操作。

注：（1）在電源重置后，接收機只等待四分鐘的時間以接收遙控設定的信號，若未在四分鐘內完成，則接收機不再接收遙控設定的信號，只接收正常操作信號。

  （2）在執行識別遙控配對前，接收機理的JP1必須將跳線插上或讓其兩端導通。

  （3）在遙控距離內，所有頻道和機種機同但識別不同的接收機，只要符合上述設定下皆可改變成機同的識別碼。

  （4）遙控配對設定僅設定識別碼，不含功能設定。

9.保險絲的更換方法：

請使用一字起子，將保險絲座的蓋子信下壓，同是逆時針旋轉即可打開蓋子，再將保險絲取出。組裝時，請先將正確電流值的保險絲放入蓋子上，連同保險絲和蓋子，放入保險絲座，再用一字起子將蓋子往下壓并順時針旋轉鎖緊即可。

10.共線（COM）

P1~P44為共線的接線端子，使用者可利用隨機各種不同長度跳線做各種動作的花線。

11.LED指示燈故障信息顯示：

1.發射器裝上電池后按下按鍵，若發射器LED指示燈為紅色快速閃爍狀態，發射器可能有下列情況：

A.按鍵卡死（通知經銷商處理）B.遙桿不在零位 C.急停鈕未旋轉拉起  D。未按正確開機方法開機的其中一種故障發生，若為A或B情形發生時，需連絡(luò )經銷商。

2.發射器的鑰匙開關由OFF轉到ON位置后，若LED燈為綠色黃色快速交互閃爍則為1號搖桿段落記憶體故障；若LED燈為紅色黃色快遞交替閃爍則為2號搖桿段落記憶體故障；若LED燈為紅色快速閃爍則為發射器記憶體故障，需連絡(luò )經銷商修理 。

3.接收機繼電器板上LED1故障指款燈若呈現紅色快速閃爍狀態則為拉媚機記憶體故障，需聯絡(luò )經銷商。

12簡單的故障排除方法：

當操作錯誤或沒正常操作時，導致發射器LED指示燈一直亮紅燈，此時請將電池取出后再裝回重新再操作發射器

2.當接收機無法動作時，請關掉接收機電源超過20秒后，重新送電。

13、常閉/常開（NC/NO）繼電器

繼電器可依使用者實際需示自行規則設計。繼電器的常開/常閉接點可自由跟跳接。由于出廠是，所有繼電器的規格均為常開（Nirmal Open）型（SDT-S-112LMR），如在繼電器有需常閉（Nirmal Closed）方式輸出時，可自行換用常開/常閉繼電器（PCH-112D2H）,并將電纜線連接改到相關的出線端即可。

質保服務條款說明：

1.本質�？ㄡ槍�寧波禹鼎電子有限公司的產品提供服務保證。

2.客戶可憑此質�？�，享受質保期內免費維修服務。

3.質保期從產品出廠之日算起。

4.需保修時請將產品及其質�？ㄒ煌�發回本公司。

5.有下列情況之一者，不在保修范圍內：

   A.不能出具此質�？�。

   B用戶保管或運輸不當造成的損壞。

   C.因使用不正常電壓或進水而造成的損壞。

   D.因人為或不可抗力（地震、火災、雷擊等）而引起的故障。

   E.機身號碼與本質�？ㄌ顚�(xiě)的號碼不符合。

   F.用戶自行折卸導致的損壞。

   G.本質�？ㄉ蠠o(wú)檢驗合格章。

   H.用戶擅自修改產品性能或結構。

   I.保修不包含按鍵、繼電器、保險絲、電池等損耗性零部件。

6.超過質保期限及不在保修情況之列的產品，按標準收取維修費用。

7.返修產品應采用原產品完好的包裝箱，以避免運輸途中造成不必要的損壞，在此之中造成的損失應由用戶承擔。

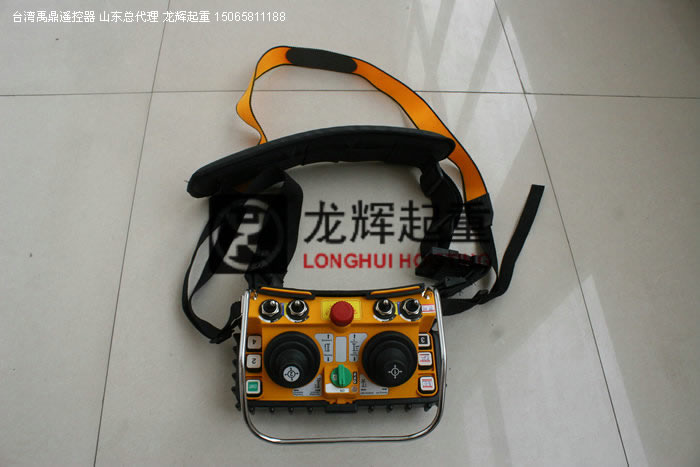

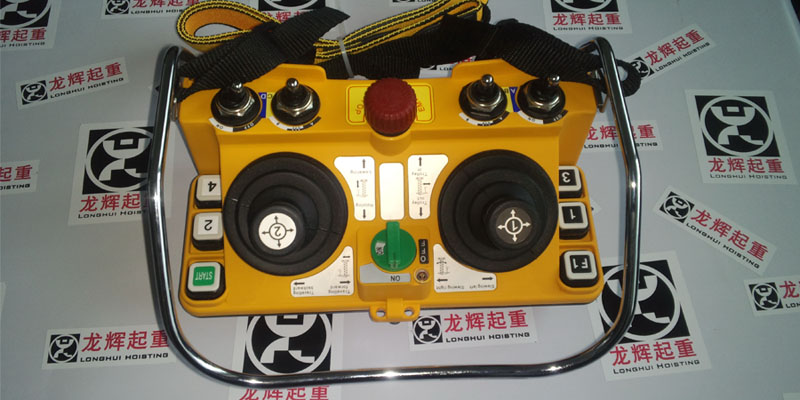

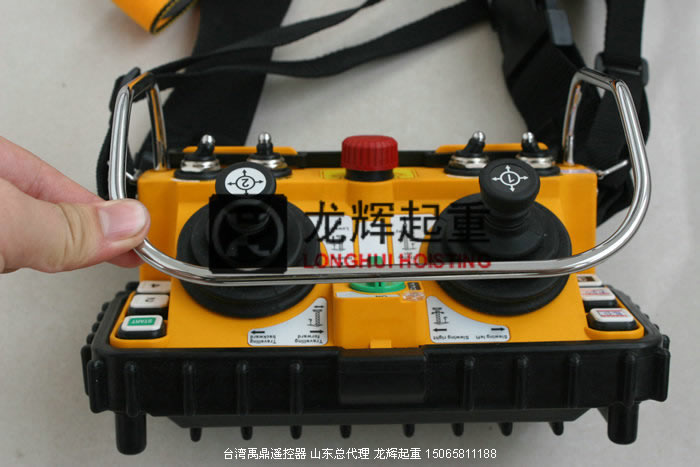

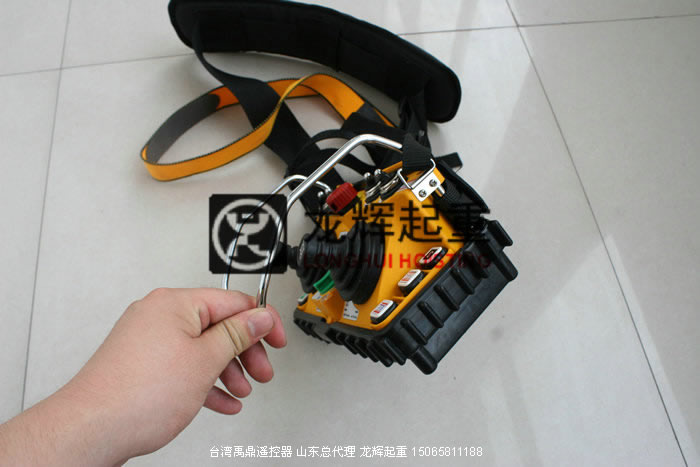

產品圖片
