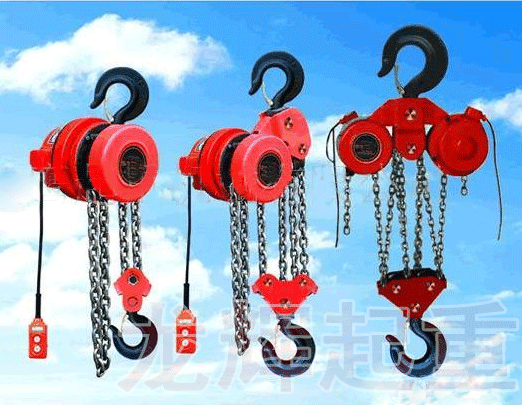

DHP環鏈電動葫蘆（焊罐爬架專用）

產品名稱：DHP環鏈系列（焊罐爬架專用）

產品分類：環鏈電動葫蘆

產品描述：

DHP環鏈電動葫蘆保留了手拉葫蘆輕巧方便的特點,又改進了手拉葫蘆人工操作,提升速度慢不足,它集電動葫蘆和手拉葫蘆的優點與一身,采用盤式制動電機做工作,行駛減速器減速,具有機構緊湊,體積小,重量輕,效率高,使用方便,制動可靠維護簡單等特點

詳細介紹：

DHP型系列電動葫蘆（群吊電動葫蘆、建筑爬架電動葫蘆）一種輕小起重機械，它具有起吊速度慢，機體質量輕，機件硬度高，磨損小的特點。由于在空間較小的工作場所使用更是靈活迅捷，還適合于建筑工程領域的爬架，爬模的提升，大型油罐的群吊廣泛用于各行各業的加工車間、倉庫、碼頭、及各種現代化的生產流水線，裝配線。在空間較小的工作場所使用更是靈活迅捷，安全方便，還適合于建筑工程領域的爬架，爬模的提升，大型油罐的群吊。

型號	DHP5		DHP7.5	DHP10	DHP20
額定起重量	5		7.5	10	20
起升速度m/min		0.18	0.12	0.09	0.09
實驗載荷t	7.5		9	12.5	25
兩鉤間最小距離mm	600		700	780	1000
起重鏈行數n	2		3	4	8
起升高度m	3——9
電機功率w	200		500	500	500
電機轉速r/min	710		1380	1420	1420
電源	380V/50Hz
凈重（5m）kg	58				240
裝箱毛重（5m）kg	69				260
裝箱尺寸mm	560*400*400		500*420*390	610*480*480	700*600*40
注：起重高度每增加1米5噸增加4.5kg，7.5噸增加6.8kg，10噸增加9kg

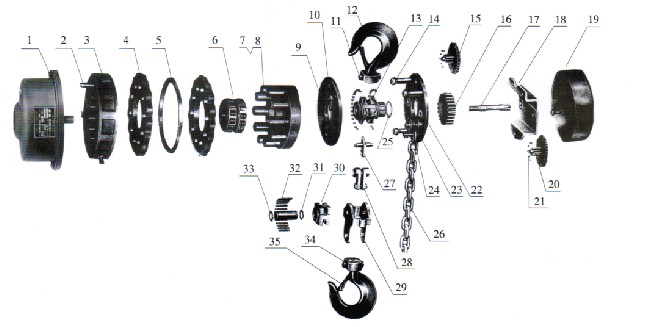

1電動機	8銷套	15片齒輪	22鋼套	29下鉤架
2針齒	9軸承圈	16花鍵齒輪	23導輪	30游輪
3針齒殼	9軸承圈	17五持長軸	24插銷	31郵輪軸
4擺線輪	11上鉤梁	18外墻板	25軸用擋圈	32滾針
5間隔環	12吊鉤	19罩殼	26起重鏈條	33軸用擋圈
6偏心軸承	13起重鏈輪	20四齒短軸	27擋板	34下鉤梁
7銷軸	14支撐桿	21滾柱	28吊鏈板	35卡索板
