橋式起重機分類說明

橋架在高架軌道上運行的一種橋架型起重機，又稱天車。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作范圍，就可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。這種起重機廣泛用在室內外倉庫、廠房、碼頭和露天貯料場等處。橋式起重機可分為普通橋式起重機、簡易梁橋式起重機和冶金專用橋式起重機3種。

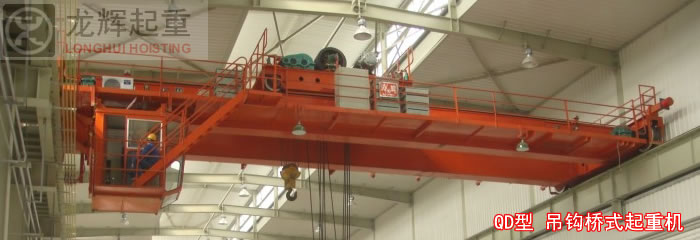

   普通橋式起重機  由起重小車橋架運行機構橋架金屬結構組成(見彩圖[通用橋式起重機])。

起重小車又由起升機構、小車運行機構和小車架3部分組成。起升機構包括電動機、制動器、減速器、卷筒和滑輪組。電動機通過減速器帶動卷筒轉動，使鋼絲繩繞上卷筒或從卷筒放下，以升降重物。通常在額定起重量超過10噸的普通橋式起重機上裝有主、副兩套起升機構，副鉤的額定起重量一般為主鉤的15～20％。小車架是支托和安裝起升機構和小車運行機構等部件的機架，通常為焊接結構。起重機運行機構的驅動方式可分為兩大類：一類為集中驅動，即用一臺電動機帶動長傳動軸驅動兩邊的主動車輪；另一類為分別驅動、即兩邊的主動車輪各用一臺電動機驅動。中、小型橋式起重機較多采用制動器、減速器和電動機組合成一體的“三合一”驅動方式，大起重量的普通橋式起重機為便于安裝和調整，驅動裝置常采用萬向聯軸器。起重機運行機構一般只用 4個主動和從動車輪，如果起重量很大，常用增加車輪的辦法來降低輪壓。當車輪超過 4個時，必須采用鉸接均衡車架裝置，使起重機的載荷均勻地分布在各車輪上。

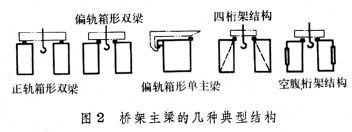

   橋架的金屬結構由主梁和端梁組成，分為單主梁橋架和雙梁橋架兩類。單主梁橋架由單根主梁和位于跨度兩邊的端梁組成，雙梁橋架由兩根主梁和端梁組成。主梁與端梁剛性連接,端梁兩端裝有車輪,用以支承橋架在高架上運行。主梁上焊有軌道，供起重小車運行。橋架主梁的結構類型較多(圖2 [橋架主梁的幾種典型結構])，比較典型的有箱形結構、四桁架結構和空腹桁架結構。箱形結構又可分為正軌箱形雙梁、偏軌箱形雙梁、偏軌箱形單主梁等幾種。正軌箱形雙梁是廣泛采用的一種基本形式,主梁由上、下翼緣板和兩側的垂直腹板組成,小車鋼軌布置在上翼緣板的中心線上，它的結構簡單，制造方便,適于成批生產,但自重較大。偏軌箱形雙梁和偏軌箱形單主梁的截面都是由上、下翼緣板和不等厚的主、副腹板組成，小車鋼軌布置在主腹板上方，箱體內的短加勁板可以省去，其中偏軌箱形單主梁是由一根寬翼緣箱形主梁代替兩根主梁,自重較小,但制造較復雜。四桁架式結構由 4片平面桁架組合成封閉型空間結構，在上水平桁架表面一般鋪有走臺板，自重輕，剛度大，但與其他結構相比，外形尺寸大，制造較復雜，疲勞強度較低，已較少生產�？崭硅旒芙Y構類似偏軌箱形主梁,由4片鋼板組成一封閉結構,除主腹板為實腹工字形梁外,其余 3片鋼板上按照設計要求切割成許多窗口，形成一個無斜桿的空腹桁架，在上、下水平桁架表面鋪有走臺板，起重機運行機構及電氣設備裝在橋架內部,自重較輕,整體剛度大，這在中國是較為廣泛采用的一種型式。

   普通橋式起重機主要采用電力驅動，一般是在司機室內操縱，也有遠距離控制的。起重量可達500噸,跨度可達60米。

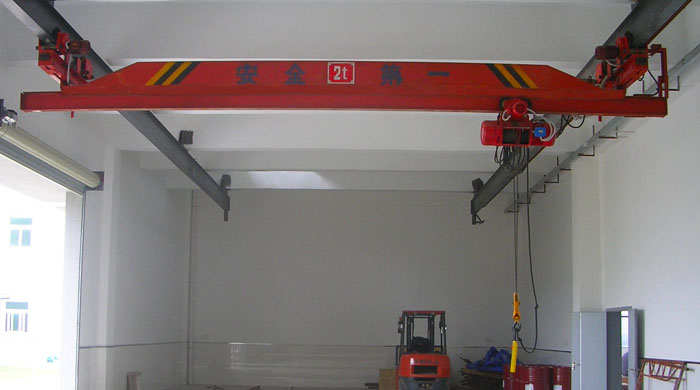

   簡易梁橋式起重機  又稱梁式起重機，其結構組成與普通橋式起重機類似。起重量、跨度和工作速度均較小。橋架主梁是由工字鋼或其他型鋼和板鋼組成的簡單截面梁，用手拉葫蘆（見手動葫蘆）或電動葫蘆配上簡易小車作為起重小車，小車一般在工字梁的下翼緣上運行。橋架可以沿高架上的軌道運行，也可沿懸吊在高架下面的軌道運行，這種起重機稱為懸掛梁式起重機（圖3[懸掛梁式起重機]）。

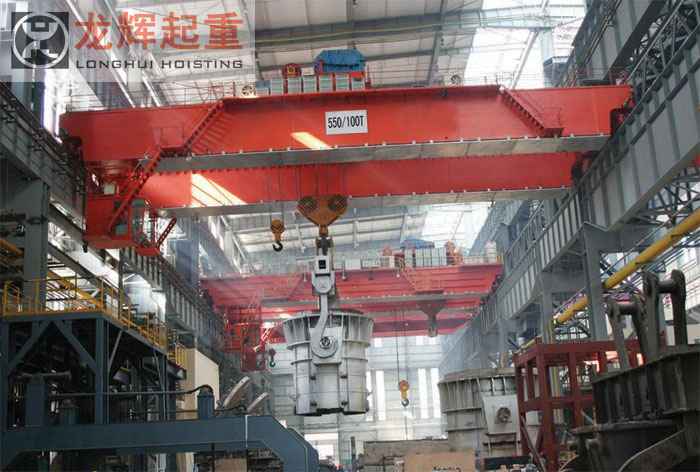

   冶金專用橋式起重機  這種起重機在鋼鐵生產過程中可參與特定的工藝操作(圖4 [冶金專用橋式起重機])，基本結構與普通橋式起重機相似，但在起重小車上還裝有特殊的工作機構或裝置。這種起重機的工作特點是使用頻繁、條件惡劣,工作級別較高。主要有5種類型。①鑄造起重機：供吊運鐵水注入混鐵爐、煉鋼爐和吊運鋼水注入連續鑄錠設備或鋼錠模等用。主小車吊運盛桶，副小車進行翻轉盛桶等輔助工作。②夾鉗起重機：利用夾鉗將高溫鋼錠垂直地吊運到深坑均熱爐中，或把它取出放到運錠車上。③脫錠起重機：用以把鋼錠從鋼錠模中強制脫出。小車上有專門的脫錠裝置，脫錠方式根據錠模的形狀而定：有的脫錠起重機用頂桿壓住鋼錠，用大鉗提起錠模；有的用大鉗壓住錠模，用小鉗提起鋼錠。④加料起重機：用以將爐料加到平爐中。主小車的立柱下端裝有挑桿，用以挑動料箱并將它送入爐內。主柱可繞垂直軸回轉，挑桿可上下擺動和回轉。副小車用于修爐等輔助作業。⑤鍛造起重機：用以與水壓機配合鍛造大型工件。主小車吊鉤上懸掛特殊翻料器，用以支持和翻轉工件；副小車用來抬起工件。
